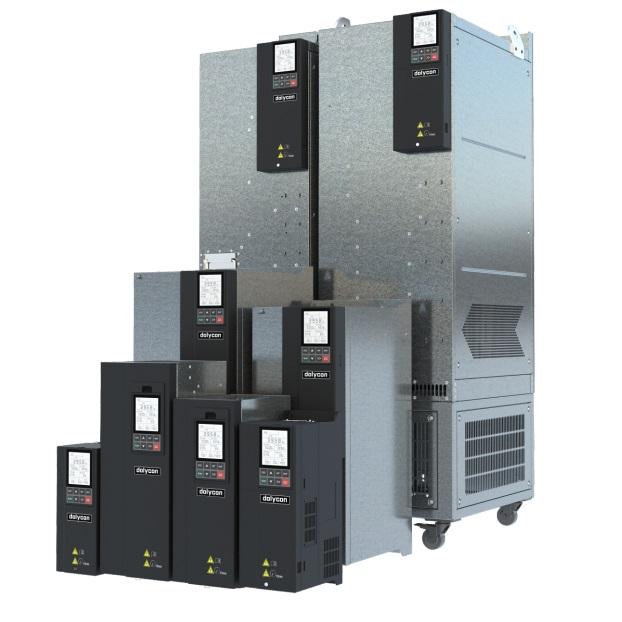

ویژگی‌های vfd عمومی به سبک کتاب CT500:
بالا پلت فرم کنترل بردار عملکرد،
جدید الگوریتم کنترل موتور،
حمایت می کند کنترل حلقه باز و حلقه بسته؛
پشتیبانی کنید برای راندن موتورهای سنکرون و ناهمزمان؛
â از چندین رمزگذار و
پشتیبانی می کندبا دقت بالا کنترل حلقه بسته؛
â از چندین کارت توسعه پشتیبانی می کند،
قابل تنظیم برای توسعه؛
کم سرعت گشتاور بالا،
عالی عملکرد کنترل سرعت پایین؛
â طراحی مبتنی بر کتاب سری کامل،
به حداکثر رساندن صرفه جویی در فضای نصب؛
â صفحه کلید LCD با کیفیت بالا،
راحت برای کاربران برای اشکال زدایی و تشخیص عیوب؛
مورد شماره .:

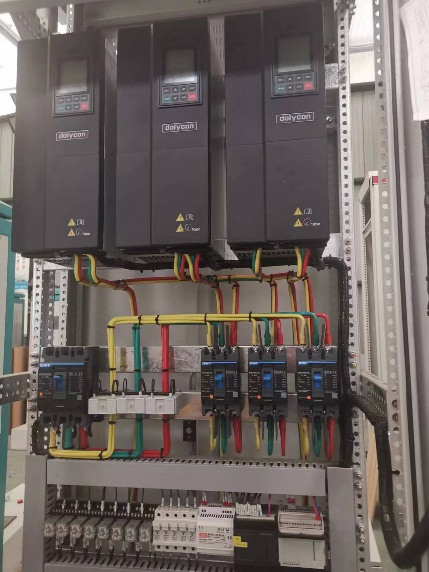

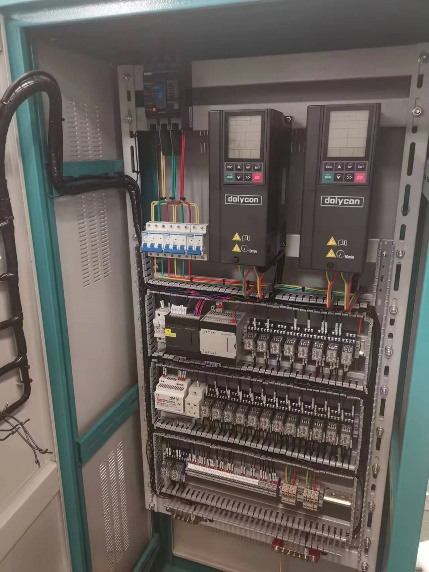

CT500 book style genکل دستگاه دارای طراحی سه ضد و روکش PCB با سه رنگ اثبات برای اطمینان از پایداری و قابلیت اطمینان محصول است. به طور گسترده در زمینه های مختلف اعمال می شود.
 |
 |
 |

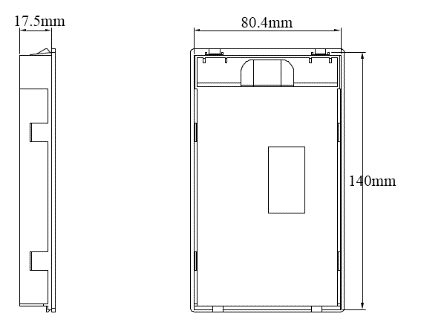

شرح صفحه نمایش LCD کد بخش
 |
 |
 |
 |

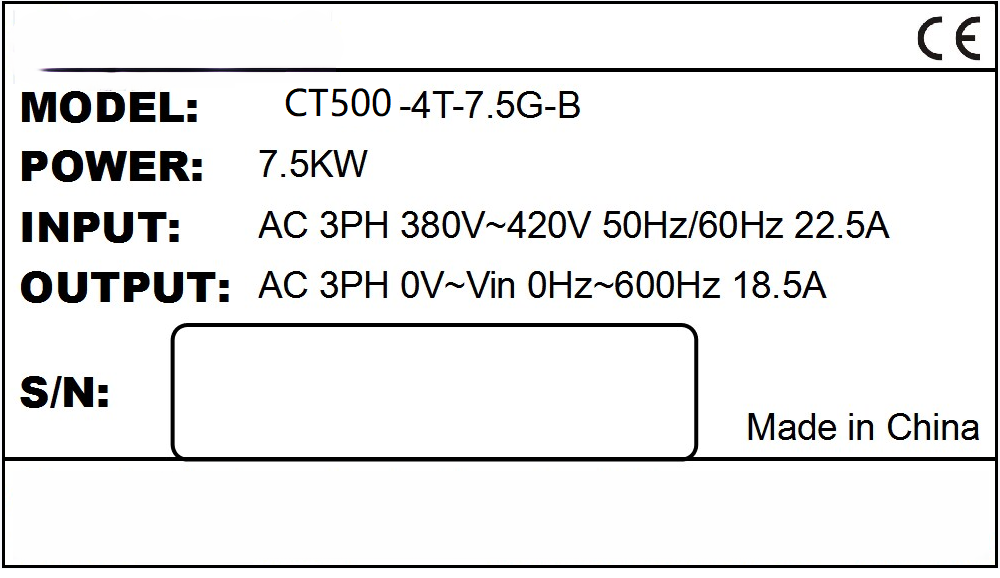

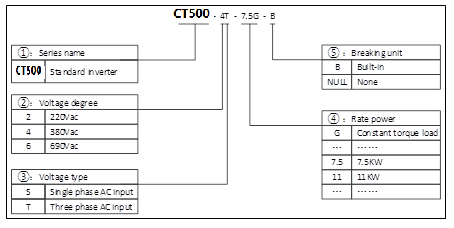

قوانین نام مدل محصول
محصول مشخصات
|
حالت اینورتر |
Powerï¼KWï¼ |
جریان ورودیï¼Aï¼ |
جریان خروجیï¼Aï¼ |
قدرت موتور قابل اجراï¼KWï¼ |
|
سه فاز 380 ولت 50/60 هرتز |
||||
|
CT500-4T-4.0G-B |
4.0 |
12.0 |
9.5 |
4.0 |
|
CT500-4T-5.5G-B |
5.5 |
18.5 |
14 |
5.5 |
|
CT500-4T-7.5G-B |
7.5 |
22.5 |
18.5 |
7.5 |
|
CT500-4T-11G-B |
11 |
30.0 |
25.0 |
11 |
|
CT500-4T-15G-B |
15 |
39.0 |
32.0 |
15 |
|
CT500-4T-18.5G-B |
18.5 |
45.0 |
38.0 |
18.5 |
|
CT500-4T-22G-B |
22 |
54.0 |
45.0 |
22 |
|
CT500-4T-30G-B |
30 |
68.0 |
60.0 |
30 |
|
CT500-4T-37G-B |
37 |
84.0 |
75.0 |
37 |
|
CT500-4T-45G |
45 |
98.0 |
92.0 |
45 |
|
CT500-4T-55G |
55 |
123.0 |
115.0 |
55 |
|
CT500-4T-75G |
75 |
157.0 |
150.0 |
75 |
|
CT500-4T-90G |
90 |
188.0 |
180.0 |
90 |
|
CT500-4T-110G |
110 |
221.0 |
215.0 |
110 |
|
CT500-4T-132G |
132 |
267.0 |
260.0 |
132 |
|
CT500-4T-160G |
160 |
309.0 |
305.0 |
160 |
|
CT500-4T-185G |
185 |
344.0 |
340.0 |
185 |
|
CT500-4T-200G |
200 |
384.0 |
380.0 |
200 |
|
CT500-4T-220G |
220 |
429.0 |
425.0 |
220 |
|
CT500-4T-250G |
250 |
484.0 |
480.0 |
250 |
|
CT500-4T-280G |
280 |
539.0 |
530.0 |
280 |
|
CT500-4T-315G |
315 |
612.0 |
600.0 |
315 |
|
CT500-4T-355G |
355 |
665.0 |
650.0 |
355 |
|
CT500-4T-400G |
400 |
715.0 |
720.0 |
400 |
یادداشت ¼
1. اینورتر CT500-4T-160G و توان کمتر مدل ها می توانند واحد ترمز داخلی داشته باشند. در میان CT500-4T-37G ~ CT500-4T-160G، واحد ترمز داخلی اختیاری است. قدرت و مقاومت مقاومت ترمز باید الزامات را برآورده کند، در غیر این صورت خطر وجود دارد آسیب محصول واحدهای ترمز اینورتر CT500-4T-185G و قدرت بالاتر مدل ها همه خارجی هستند و باید توسط مشتریان خریداری شوند.
2 مدل های فوق مدل های عمومی استاندارد هستند و شامل مدل های خاص نمی شوند کاربردهای صنعتی مدل های غیر استاندارد با مشخصات دیگر می تواند باشد سفارشی شده
پارامترهای فنی
| پارامترهای ورودی و خروجی | ولتاژ ورودی | تک فاز 220VAC(-15%)-240VAC(+10%) |
| سه فاز 380VAC(-15%)-440VAC (+10%) | ||
| فرکانس ورودی | 50ï½60Hz±5% | |
| ولتاژ خروجی | 0ï½ولتاژ ورودی نامی | |
| فرکانس خروجی | 0ï½500Hz، واحد 0.01Hz | |
| ظرفیت اضافه بار | 150 درصد جریان نامی: 1 دقیقه؛ 180 درصد جریان نامی: 10 ثانیه؛ 200 درصد جریان نامی: 1 ثانیه | |
| پارامترهای کنترل در حال اجرا | حالت کنترل | V/F; کنترل برداری بدون حسگر (SVC) |
| نسبت سرعت قابل تنظیم | 1:100 (V/F)؛ 1:200 (SVC) | |
| دقت کنترل سرعت | ± 0.5٪ | |
| موج سرعت | ± 0.5٪ | |
| گشتاور شروع کنید | 0.5 هرتز/150% (V/F)؛ 0.25 هرتز/150٪ (SVC) | |
| توابع مبتنی بر | فرکانس شروع | 0.00 ï½ 10.00 هرتز |
| زمان ACC و DEC | 0.1ï½65000.0 ثانیه | |
| فرکانس حامل | 0.5KHzï½16.0KHz | |
| تنظیم فرکانس | تنظیمات UP/DOW، تنظیمات آنالوگ، تنظیم دیجیتال، تنظیم سرعت چند مرحله ای، تنظیم PID، تنظیم ارتباط MODBUS، برای تحقق سوئیچ ترکیب و تنظیم کانال. | |
| حالت شروع | فرکانس شروع، ترمز DC و استارت | |
| حالت توقف | توقف DEC، توقف آزاد، ترمز DEC+DC | |
| قابلیت ترمز انرژی | ولتاژ ترمز واحد ترمز: 320ï½750V | |
| قابلیت ترمز DC | فرکانس ترمز DC: 0ï½500Hz؛ | |
| زمان انتظار ترمز DC: 0ï½100 ثانیه؛ | ||
| جریان ترمز DC: 0.0ï½100.0%؛ | ||
| زمان ترمز DC: 0.0ï½100.0 ثانیه؛ | ||
| تنظیم خودکار ولتاژ | هنگامی که ولتاژ شبکه گذرا می شود، ولتاژ خروجی را به طور خودکار ثابت نگه دارید | |
| کاهش ناگهانی فرکانس | ولتاژ باس را ثابت نگه دارید در حالی که برق خالص ولتاژ پایین است | |
| پایانه های کنترل | سوئیچ ورودی | ورودی های استاندارد 8 کانال، که یکی از آنها می تواند ورودی پالس پرسرعت (HDI) باشد |
| ورودی آنالوگ | ورودی های 2 کاناله استاندارد، AI1، AI2 (0ï½10V یا خروجی 0/4~20mA اختیاری) | |
| خروجی سوئیچ | خروجی های کلکتور چند کاره استاندارد 2 کاناله که یکی از آنها می تواند خروجی پالس پرسرعت (HDO) باشد. | |
| خروجی آنالوگ | خروجی های 2 کاناله استاندارد، AO1، AO2 (0ï½10V یا خروجی 0/4~20mA اختیاری) | |
| خروجی رله | خروجی های رله 2 کاناله استاندارد | |
| رابط ارتباطی | ارتباط RS485 | رابط ارتباطی RS485 برای ارتباطات خارجی، پشتیبانی از پروتکل Modbus (حالت RTU). |
| حفاظت از خطا | اضافه جریان ACC، اضافه جریان DEC، اضافه جریان با سرعت ثابت، اضافه ولتاژ ACC، اضافه ولتاژ DEC، اضافه ولتاژ با سرعت ثابت، گذرگاه تحت ولتاژ، اضافه بار موتور، اضافه بار اینورتر، قطع برق ورودی، افت فاز خروجی، گرمای بیش از حد ماژول یکسو کننده، گرمای بیش از حد ماژول اینورتر، خطای خارجی، ارتباط خطا، خطای تشخیص جریان، خطای عملکرد EEPROM، خطای بازخورد PID، تنظیمات کارخانه زمان رسیدن و غیره | |
| نمایش صفحه کلید | نمایش | کدهایلایت بخش LCD اطلاعات اینورتر را نشان می دهد |
| قطعات اختیاری | کارت ارتباطی Profibus-DP، کارت ارتباطی Profinet، کارت CANopen، کارت DeviceNet، کارت Modbus Tcp، کارت PG ورودی دیفرانسیل، کارت PG ورودی دیفرانسیل UVW. | |
| دیگران | محیط دویدن | در فضای داخلی، کمتر از 1 کیلومتر بالاتر از سطح دریا، بدون گرد و غبار، گازهای خورنده یا نور مستقیم خورشید |
| دمای محیط | -10ï½+40â، کاهش 1% برای هر 1 اضافی هنگامی که دمای محیط بین 40ï½50 است. | |
| رطوبت | 5ï½95% (بدون تراکم) | |
| ارتفاع | 0ï½2000 متر، کاهش 1% برای هر 100 متر اضافی زمانی که سطح دریا بالاتر از 1000 متر است | |
| لرزش | کمتر از 0.5G | |
| دمای ذخیره سازی | 40ï½+70â | |

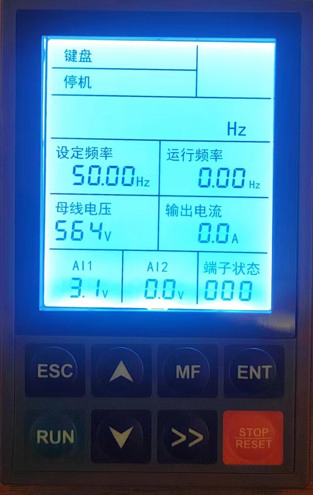

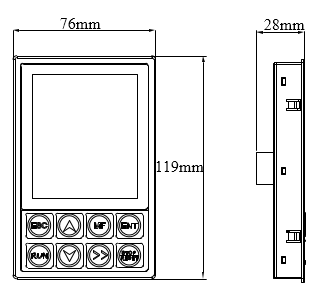

واحد و وضعیت نمایشگر LCD
| نماد | نام | meaning | ||
| منطقه نمایش | KBD/TERM | --- | اینورتر کنترل را با صفحه کلید یا ترمینال یا ارتباط نشان دهید | |
| /COMM | ||||
| STOP/FWD/REV | --- | اینورتر را در چه حالتی نشان دهید | ||
| آلارم | --- | چراغ خاموش به معنای بدون عیب است. برای نشان دادن کد خطا روشن است، لطفاً به دفترچه راهنما مراجعه کنید | ||
| تنظیم فرکانس | هرتز | فرکانس تنظیم فعلی را نشان می دهد، واحد هرتز است | ||
| اجرای FREQ / SPD | هرتز/ دور در دقیقه | نمایش فرکانس و سرعت در حال اجرا | ||
| کاربران نمایش یکی از آنها را انتخاب می کنند | ||||
| BUS VOL | V | ولتاژ باس فعلی را نشان می دهد، واحد V است. | ||
| OUT CUR / POW | A/Kw | نمایش جریان خروجی و قدرت؛ کاربران نمایش یکی از آنها را انتخاب می کنند. | ||
| AI1 | V/MPa | صفحه نمایش AI1 و AI2. وضعیت ورودی آنالوگ فعلی است، با انتخاب کاربر نمایش داده می شود، واحد V یا MPa است. | ||
| AI2 | V/Mpa | |||
| DI&DO | --- | نمایش وضعیت ترمینال، وضعیت ورودی DI1-DI7 و HDI توسط قسمت XX در سمت راست تعیین می‌شود. DI1~DI7 در سیستم اعشاری نمایش داده می شود. خروجی رله 1، خروجی رله 2 و خروجی وضعیت DO توسط فیلد X در سمت چپ نمایش داده می شود که توسط 4 بیت کنترل می شود و به نمایشگر هگزا دسیمال تبدیل می شود. | ||
توابع از دکمه ها
|
دکمه |
نام |
عملکرد |
|
|
برنامه نویسی/ کلید خروج |
وارد یا خروج از منوی سطح 1 شوید. از منوی سطح 2 به منوی سطح 1 بازگردید. از منوی سطح 3 به منوی سطح 2 برگردید. |
|
|
چند کاره کلید |
مطابق با انتخاب چند منظوره عمل کنید [2] |
|
|
اجرا کنید کلید |
در حالت مرجع فرمان اجرای دستور کلید از کلید استفاده می شود برای کنترل شروع اینورتر پس از تنظیم پارامتر self-identification، کلید است برای راه اندازی اینورتر برای شناسایی پارامتر استفاده می شود. |
|
|
وارد کنید کلید |
پس از تایید گروه عملکرد منوی سطح 1، وارد منوی سطح 2 شوید. پس از تایید گروه عملکرد منوی سطح 2، وارد منوی سطح 3 شوید. پس از تنظیم پارامترهای تابع تایید 3 منوی سطح، بازگشت به منوی سطح 2. در وضعیت تأیید رمز عبور، ورودی رمز عبور است تکمیل شد. |
|
|
شیفت به راست کلید |
مرحله ویرایش گروه عملکرد [1] انتخاب در سطح 1/2 منو؛ تنظیمات پارامترهای تابع، انتخاب مرحله را در مرحله سوم ویرایش می کنند منوی سطح؛ در وضعیت نمایش پارامتر توقف، نمایش پارامتر در حال اجرا وضعیت نمایش وضعیت و خطا، انتخاب پارامترهای نمایشگر. انتخاب بیت را در وضعیت تأیید رمز عبور ویرایش کنید. |
|
|
توقف/تنظیم مجدد کلید |
در حالت مرجع فرمان اجرای صفحه کلید، از کلید برای استفاده می شود توقف کنترل اینورتر؛ در سایر حالت‌های مرجع فرمان اجرا، از کلید برای استفاده می‌شود حفاظت توقف اینورتر [3]؛ در حالت خطا یا توقف، از کلید به عنوان کلید تنظیم مجدد استفاده می شود اطلاعات هشدار خطا را پاک کنید |
|
|
بالا کلید |
گروه عملکرد را در منوی سطح 1/2 افزایش دهید به تدریج؛ تنظیمات پارامترهای عملکرد را در منوی سطح 3 افزایش دهید به تدریج؛ فرکانس تنظیم شده را به تدریج افزایش دهید. |
|
|
پایین کلید |
گروه عملکرد را در منوی سطح 1/2 کاهش دهید به تدریج؛ تنظیمات پارامترهای عملکرد را در منوی سطح 3 کاهش دهید به تدریج؛ فرکانس تنظیم شده را به تدریج کاهش دهید. |
|
|
پتانسیومتر |
تنظیم فرکانس؛ گشتاور را تنظیم کنید. |
توجه:
1. مرحله ویرایش را به صورت یک یا ده انتخاب کنید یا صدها از طریق کلید شیفت سمت راست.
2. کد عملکرد (F05.04) را برای چند منظوره ببینید انتخاب
3. پس از ارسال دستور توقف، باید اجرا کنید دستور clear در مدل مرجع دستور اجرا فعلی

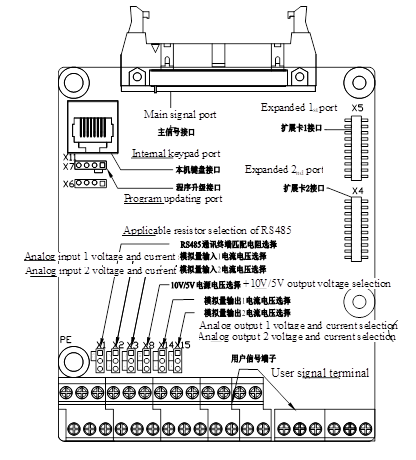

نمودار شماتیک برد کنترل

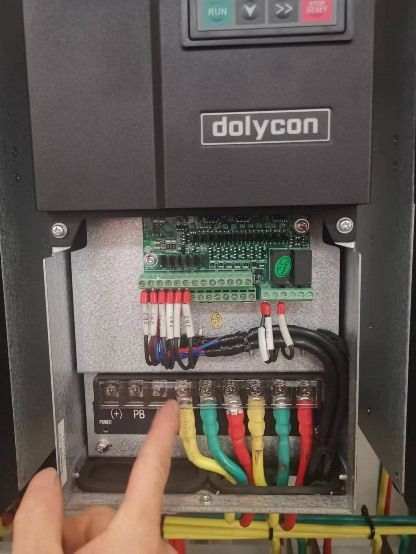

ترمینال برد کنترل
جدول عملکرد ترمینال کنترل
| دسته | ترمینال name | عملکرد ترمینال | مشخصات فنی |
| سوئیچ ورودی | 24 ولت | منبع تغذیه +24 ولت | 24V±10٪، جداسازی داخلی از GND. حداکثر بار 200 میلی آمپر |
| PW | ترمینال ورودی برق خارجی (منبع تغذیه ترمینال ورودی دیجیتال) | اتصال کوتاه با +24 ولت به طور پیش فرض | |
| DI1ï½DI7 | سوئیچ ترمینال های ورودی 1ï½7 | مشخصات ورودی: 24 ولت، 5 میلی آمپر | |
| HDI | ورودی پالس با سرعت بالا یا ورودی سوئیچ | محدوده فرکانس ورودی پالس: 0ï½50kHz | |
| ولتاژ سطح بالا: 24 ولت | |||
| COM | منبع تغذیه +24 ولت یا زمین برق خارجی | جداسازی داخلی از GND | |
| خروجی سوئیچ | انجام دهید | خروجی کلکتور باز، ترمینال CME مشترک | محدوده ولتاژ خارجی: 0ï½24V |
| HDO | خروجی پالس با سرعت بالا یا خروجی کلکتور باز، ترمینال مشترک COM | محدوده فرکانس خروجی پالس: 0ï½50kHz | |
| COM | ترمینال مشترک HDO | جداسازی داخلی از GND | |
| ورودی آنالوگ | +10V/5V | منبع تغذیه محلی +10 ولت یا خروجی برق 5 ولت | ولتاژ خروجی: 10 ولت یا 5 ولت در دسترس از طریق X13، اختیاری |
| محدوده جریان خروجی: 0ï½50mA | |||
| (اگر پتانسیومتر بین +10V /5V و GND متصل باشد، مقاومت نباید کمتر از 2kΩ باشد.) | |||
| AI1/AI2 | ترمینال ورودی آنالوگ 1 | ولتاژ و جریان ورودی اختیاری است | |
| محدوده ولتاژ ورودی: 0ï½10V | |||
| محدوده جریان ورودی: 0/4ï½20mA | |||
| GND | زمین آنالوگ | جداسازی داخلی از COM | |
| خروجی آنالوگ | AO1/AO2 | ترمینال خروجی آنالوگ | ولتاژ و جریان خروجی اختیاری است |
| محدوده ولتاژ خروجی: 0ï½10V | |||
| محدوده جریان خروجی: 0/4ï½20mA | |||
| GND | زمین آنالوگ | جداسازی داخلی از COM | |
| خروجی رله | T1A/TIB/TIC | خروجی رله | T1A-T1B: به طور معمول بسته است |
| T1A-T1C: معمولاً باز است | |||
| ظرفیت تماس: 250VAC/3A، 30VDC/1A | |||
| T2A/T2B/T2C | خروجی رله | T2A-T2B: به طور معمول بسته است | |
| T2C: معمولاً باز است | |||
| ظرفیت تماس: 250VAC/3A، 30VDC/1A | |||
| رابط ارتباطی | 485+/485- | رابط ارتباطی RS485 | رابط ارتباطی RS485 |

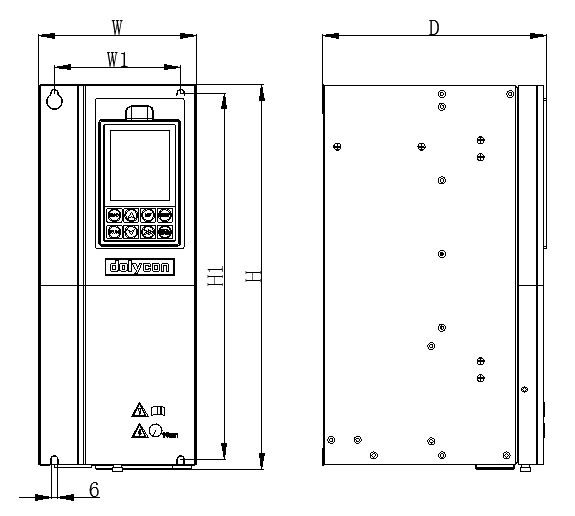

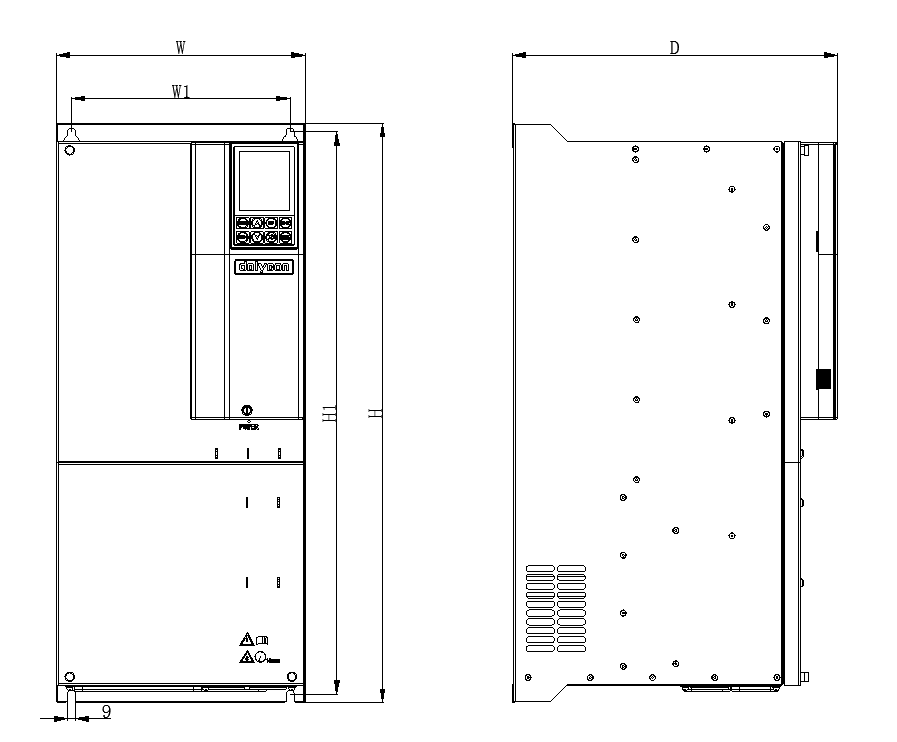

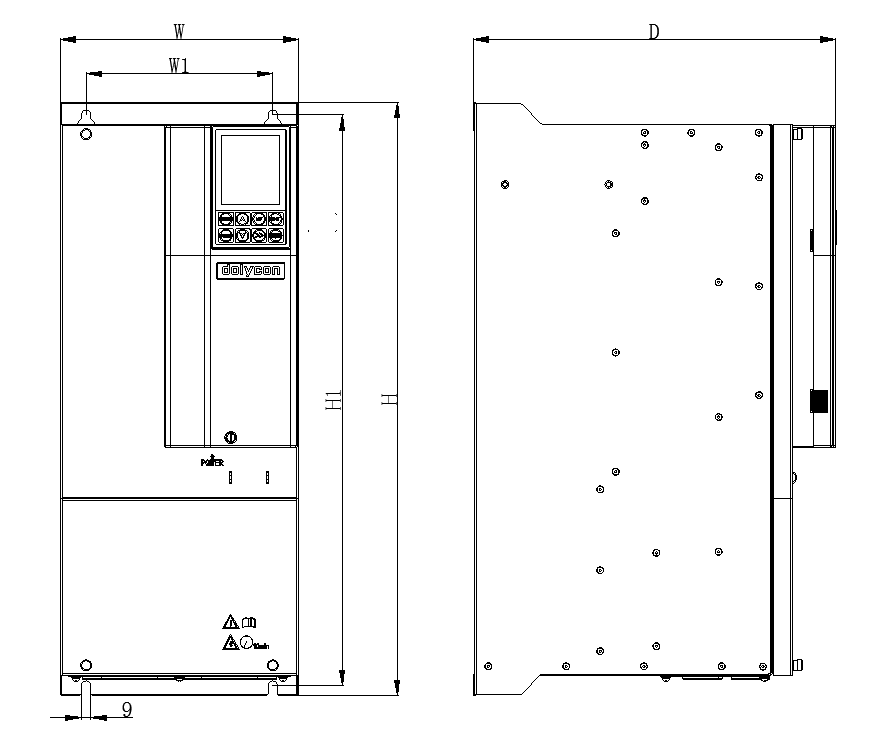

طرح کلی محصول و اندازه نصب، وزن

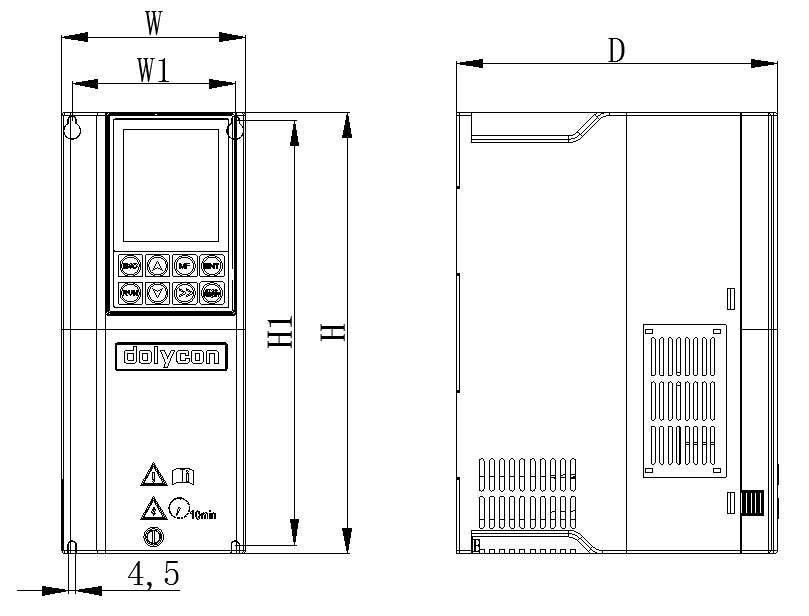

الف) مدل های XI
مناسب برای CT500-4T-4.0G-B ~ CT500-4T-7.5G-B

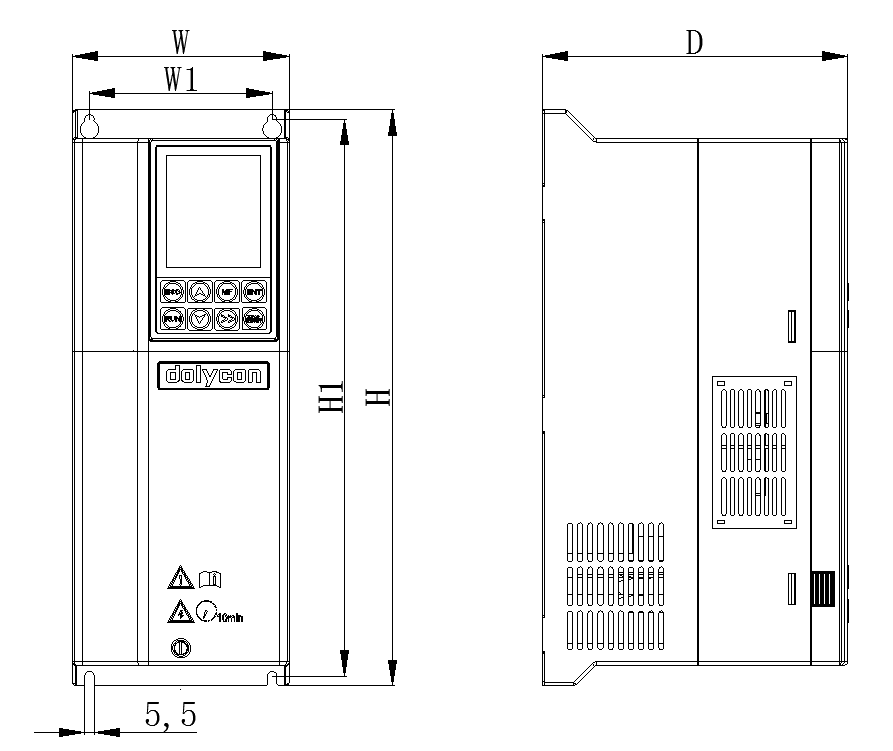

ب) مدل‌های X2
مناسب برای CT500-4T-11G-B ~ CT500-4T-15G-B

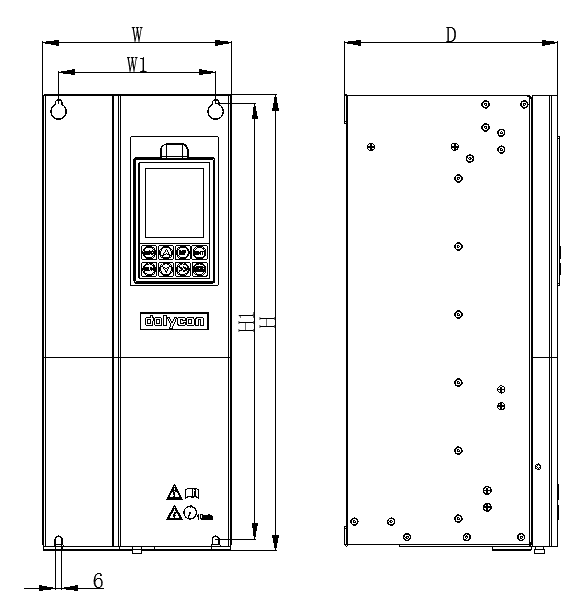

ج) مدل‌های X3
مناسب برای CT500-4T-18.5G-B ~ CT500-4T-22G
د) مدل‌های X4
مناسب برای CT500-4T-30G ~ CT500-4T-37G
ه) مدل‌های X5
مناسب برای CT500-4T-45G ~ CT500-4T-110G
و) مدل های X6
مناسب برای CT500-4T-132G ~ CT500-4T-160G

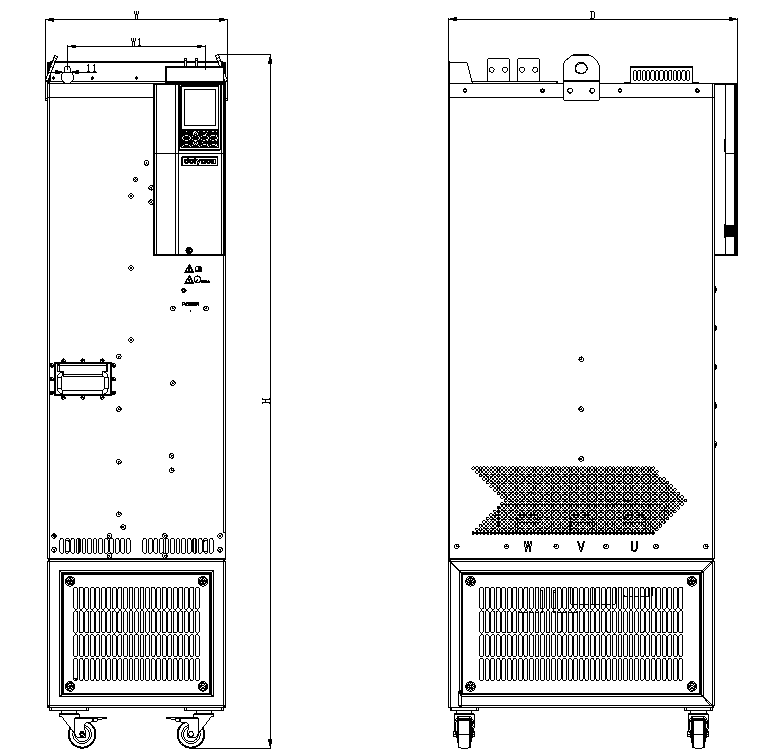

ز) مدل های X7
مناسب برای CT500-4T-185G ~ CT500-4T-280G

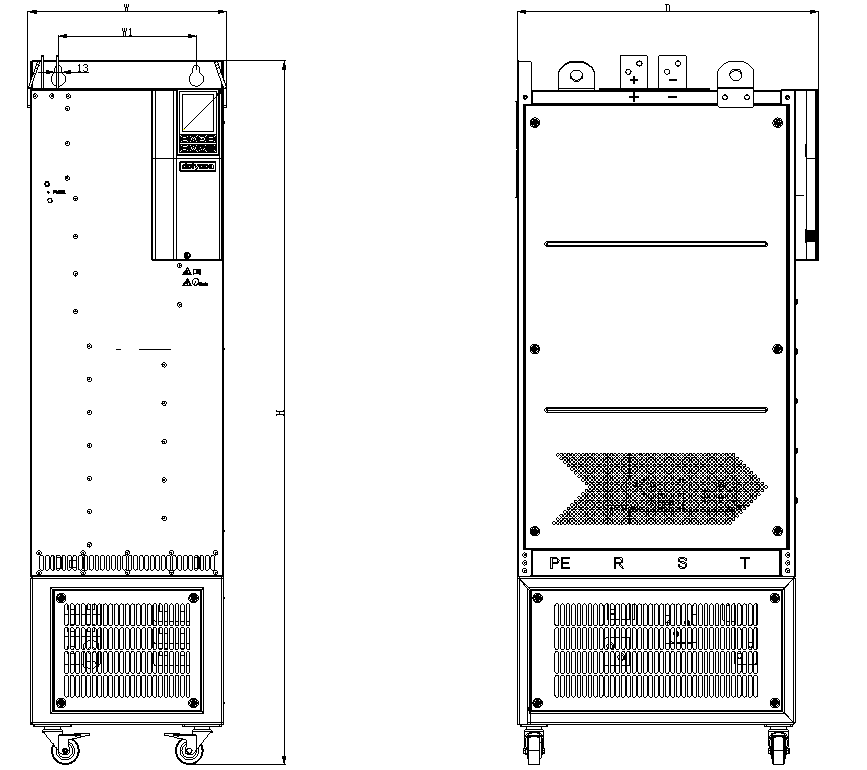

g) مدل‌های X8
مناسب برای CT500-4T-315G ~ CT500-4T-400G
ساختار CT500، ابعاد و وزن نصب
| حالت اینورتر | ظاهر و ابعاد (میلی متر) | |||||
| دبلیو | اچ | دی | W1 | W2 | H1 | |
| CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | --- | 175 |
| CT500-2S-1.5G-B | ||||||
| CT500-2S-2.2G-B | ||||||
| CT500-4T-0.7G-B | ||||||
| CT500-47-1.5G-B | ||||||
| CT500-4T-2.2G-B | ||||||
| CT500-4T-4.0G-B | 108 | 260 | 188.5 | 96 | --- | 250 |
| CT500-4T-5.5G-B | ||||||
| CT500-4T-7.5G-B | ||||||
| CT500-4T-11G-B | 128 | 340 | 180.5 | 108 | --- | 329 |
| CT500-4T-15G-B | --- | |||||
| CT500-4T-18.5G-B | 150 | 365.5 | 212.5 | 120 | --- | 348 |
| CT500-4T-22G-B | ||||||
| CT500-4T-30G-B | 180 | 436 | 203.5 | 150 | --- | 417 |
| CT500-4T-37G-B | ||||||
| CT500-4T-45G | 230 | 572.5 | 350 | 180 | --- | 550.5 |
| CT500-4T-55G | ||||||
| CT500-4T-75G | ||||||
| CT500-4T-90G | ||||||
| CT500-4T-110G | ||||||
| CT500-4T-132G | 280 | 652.5 | 366 | 246 | --- | 632.5 |
| CT500-4T-160G | ||||||
| CT500-4T-185G | 330 | 1252.5 | 522.5 | 250 | --- | --- |
| CT500-4T-200G | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| CT500-4T-315G | 360 | 1275 | 546.5 | 250 | --- | --- |
| CT500-4T-355G | ||||||
| CT500-4T-400G | ||||||
