اینورتر پمپ خورشیدی سری CT112S که در سیستم پمپ خورشیدی استفاده میشود، میتواند برق DC را از آرایه PV خورشیدی به برق AC برای راهاندازی موتورهای پمپ تبدیل کند. اینورتر عملکرد سیستم را کنترل می کند و فرکانس خروجی را در زمان واقعی با توجه به تغییر شدت نور خورشید برای تحقق حداکثر ردیابی نقطه توان (MPPT) تنظیم می کند.
ویژگی های محصول:
-برای انواع موتورهای ناهمزمان AC تک فاز یا سه فاز AC و القایی ناهمزمان استفاده شود.
-مجهز به تکنیک کنترل دیجیتال TI DSP و طراحی ماژول یکپارچه سازی توان IGBT.
-الگوریتم ردیابی نقطه توان حداکثر (MPPT) برای راندمان VI.MPPT پویا می تواند 99٪ باشد
-سرعت پاسخ سریع و پایداری خوب.
-ورودی AC و DC در دسترس است، DC و AC همزمان یا در یک زمان نیستند.
-کنترل از راه دور با صفحه کلید یا GPRS، از پروتکل RS485 پشتیبانی می کند.
-عملکرد خودکار خواب و بیداری:
1) خواب و بیداری خودکار به ترتیب با توجه به سطح آب بالا و پایین در مخزن.
2) خواب و بیداری خودکار به ترتیب با توجه به نور ضعیف و قوی خورشید.
-محافظت های کامل: اضافه بار، جریان بیش از حد، ولتاژ بیش از حد، کم ولتاژ، اتصال کوتاه، پمپاژ خشک و غیره.
-محافظت اتصال معکوس PV.
-طراحی مبتنی بر کتاب سری کامل،
-به حداکثر رساندن صرفه جویی در فضای نصب؛
-صفحهکلید LCD با کیفیت بالا، مناسب برای اشکالزدایی و تشخیص خطا برای کاربران؛
-کل دستگاه دارای طراحی سه ضد و روکش PCB با سه رنگ ضدعفونی برای اطمینان از پایداری و قابلیت اطمینان محصول است.

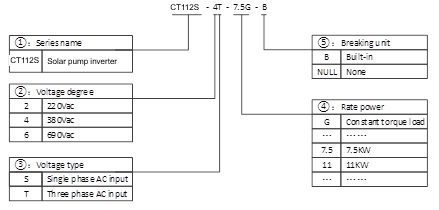

قوانین نام مدل محصول

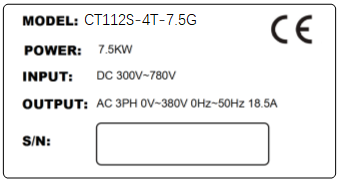

پلاک نام
مشخصات محصول
اینورتر پمپ خورشیدی CT112S |
||||||||
مدل |
قدرت رتبهبندی شده (KW) |
ولتاژ VOC ورودی DC(V) |
توصیه ولتاژ VOC (V) |
MPPT را توصیه کنید ولتاژ (V) |
Max.DC جریان ورودی (A) |
خروجی رتبه جریان(A) |
خروجی رتبهبندی شده ولتاژ(V) |
خروجی فرکانس (هرتز) |
CT112S-2S-0.7G-B |
0.75 |
300~450 |
388~450 |
320~370 |
8.5 |
5.5 |
1PH 220 |
0-50/60 |
CT112S-2S-1.5G-B |
1.5 |
300~450 |
388~450 |
320~370 |
14 |
10 |
1PH 220 |
0-50/60 |
CT112S-2S-2.2G-B |
2.2 |
300~450 |
388~450 |
320~370 |
23 |
13.8 |
1PH 220 |
0-50/60 |
CT112S-2S-4.0G-B |
4 |
300~450 |
388~450 |
320~370 |
35 |
20 |
1 PH 220 |
0-50/60 |
CT112S-2T-0.7G-B |
0.75 |
200~450 |
388~450 |
320~370 |
8.5 |
4.5 |
3PH220 |
0-50/60 |
CT112S-2T-1.5G-B |
1.5 |
200~450 |
388~450 |
320~370 |
14 |
7.0 |
3PH220 |
0-50/60 |
CT112S-2T-2.2G-B |
2.2 |
200~450 |
388~450 |
320~370 |
23 |
10 |
3PH220 |
0-50/60 |
CT112S-2T-4.0G-B |
4 |
200~450 |
388~450 |
320~370 |
35 |
16 |
3PH220 |
0-50/60 |
CT112S-2T-5.5G-B |
5.5 |
200~450 |
388~450 |
320~370 |
50 |
20 |
3PH220 |
0-50/60 |
0.75 |
300~780 |
670~780 |
540~ 630 |
8.5 |
2.5 |
3PH380 |
0-50/60 |
|
CT112S-47-1.5G-B |
1.5 |
300~780 |
670~780 |
540~630 |
8.5 |
3.7 |
3PH380 |
0-50/60 |
CT112S-4T-2.2G-B |
2.2 |
300~780 |
670~780 |
540~630 |
14 |
5.3 |
3PH380 |
0-50/60 |
CT112S-4T-4.0G-B |
4.0 |
300~780 |
670~780 |
540~630 |
23 |
9.5 |
3PH380 |
0-50/60 |
CT112S-4T-5.5G-B |
5.5 |
300~780 |
670~780 |
540~ 630 |
23 |
14.0 |
3PH380 |
0-50/60 |
CT112S-4T-7.5G-B |
7.5 |
300~780 |
670~780 |
540~630 |
35 |
18.5 |
3PH380 |
0-50/60 |
CT112S-4T-11G-B |
11 |
300~780 |
670~780 |
540~630 |
35 |
25.0 |
3PH380 |
0-50/60 |
CT112S-4T-15G-B |
15 |
300~780 |
670~780 |
540~630 |
50 |
32.0 |
3PH380 |
0-50/60 |
CT112S-4T-18.5G-B |
18.5 |
300~780 |
670~780 |
540~630 |
50 |
38.0 |
3PH380 |
0-50/60 |
CT112S-4T-22G-B |
22 |
300~780 |
670~780 |
540~630 |
75 |
45.0 |
3PH380 |
0-50/60 |
CT112S-4T-30G-B |
30 |
300~780 |
670~780 |
540~630 |
75 |
60.0 |
3PH380 |
0-50/60 |
CT112S-4T-37G-B |
37 |
300~780 |
670~780 |
540~630 |
100 |
75.0 |
3PH380 |
0-50/60 |
CT112S-4T-45G |
45 |
300~780 |
670~780 |
540~630 |
100 |
92.0 |
3PH380 |
0-50/60 |
CT112S-4T-55G |
55 |
300~780 |
670~780 |
540~630 |
150 |
115.0 |
3PH380 |
0-50/60 |
CT112S-4T-75G |
75 |
300~780 |
670~780 |
540~630 |
225 |
150.0 |
3PH380 |
0-50/60 |
CT112S-4T-90G |
90 |
300~780 |
670~780 |
540~630 |
300 |
180.0 |
3PH380 |
0-50/60 |
CT112S-4T-110G |
110 |
300~780 |
670~780 |
540~630 |
375 |
215.0 |
3PH380 |
0-50/60 |
CT112S-4T-132G |
132 |
300~780 |
670~780 |
540~630 |
450 |
260.0 |
3PH380 |
0-50/60 |
پارامترهای فنی
حالت |
CT112S-2S-0.4G~4.0G |
CT112S-2T-0.7G~5.5G |
CT112S-4T-0.7G~132G |
||
مشخصات ورودی |
ورودی PV |
حداکثر ولتاژ PV ورودی |
450VDC |
450VDC |
780VDC |
(ولتاژ مدار باز PV) |
|||||
محدوده ولتاژ MPPT توصیه شده |
320~370VDC(Vmp) |
320~370VDC(Vmp) |
540~630VDC(Vmp) |
||
ولتاژ عملیاتی ورودی توصیه شده |
388~450VDC (VOC) |
388~450VDC (VOC) |
670~780VDC (VOC) |
||
ورودی تولید کننده شبکه یا پشتیبان |
ولتاژ ورودی |
1PH 220V(-15%ï½30%) |
1PH &3PH 220V(-15%ï½30%) |
سه فاز 380VAC(-15%ï½30%) |
|
مشخصات خروجی |
ولتاژ خروجی نامی |
1PH 220V |
1PH &3PH 220V |
3PH 380VAC |
|
فرکانس خروجی |
0ï½600.00Hzï¼پیشفرض: 0ï½60.00Hzï¼ |
0ï½600.00Hzï¼پیشفرض: 0ï½60.00Hzï¼ |
0ï½600.00Hzï¼پیشفرض 0ï½60.00Hzï¼ |
||
حفاظت |
حفاظت داخلی: حفاظت از روشنایی، جریان بیش از حد، ولتاژ بیش از حد، کاهش فاز خروجی، زیر بار، ولتاژ کم، اتصال کوتاه، گرمای بیش از حد، پمپ آب در حالت خشک و غیره. |
||||
پارامترهای عمومی |
سایت برنامه |
بدون تابش مستقیم خورشید، بدون گرد و غبار، گاز خورنده، گاز قابل احتراق، غبار روغن، بخار، چکه یا شوری و غیره. |
|||
ارتفاع |
0 ~ 2000 متر، استفاده کاهش یافته بالای 1000 متر، در هر 100 متر، جریان خروجی نامی 1% کاهش می یابد. |
||||
دمای محیط |
-10âï½50â (دمای محیط 40âï½50â باشد، لطفاً استفاده را کاهش دهید.) |
||||
رطوبت |
5ï½95%،عدم تراکم |
||||
ارتعاش |
کمتر از 5.9 m/s2ï¼0.6gï¼ |
||||
دمای ذخیره سازی |
-20âï½+70â |
||||
کارایی |
Rated Power Runâ¥93% |
||||
نصب |
نصب دیواری یا ریلی |
||||
خنک کننده |
خنک کننده هوای اجباری |

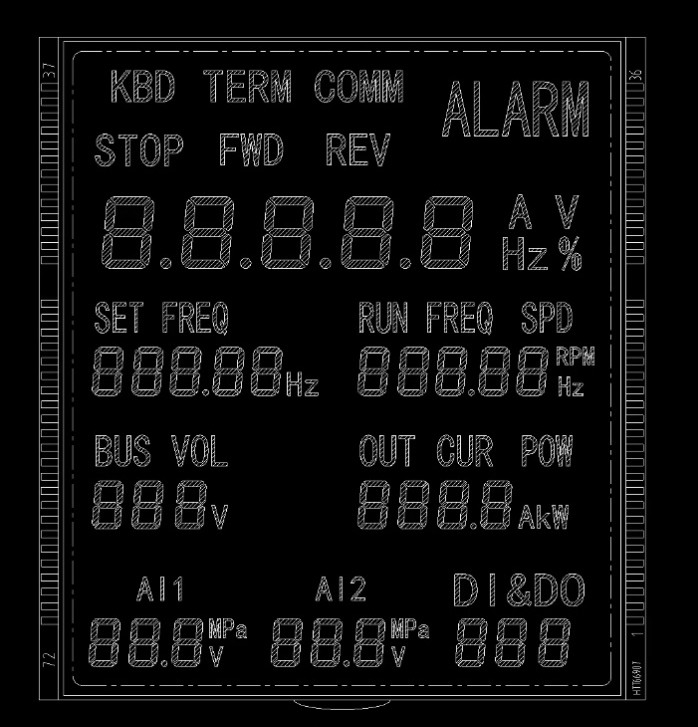

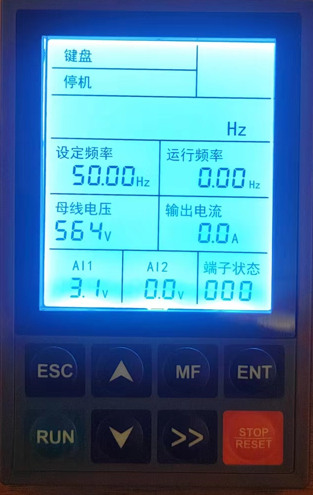

شرح صفحه نمایش LCD کد بخش
نمایش واحد و وضعیت
نماد |
نام |
معنی |
||
منطقه نمایش |
KBD/TERM /COMM |
--- |
نمایش اینورتر کنترل با صفحه کلید یا ترمینال یا ارتباط |
|
STOP/FWD/REV |
--- |
اینورتر را در چه حالتی نشان دهید |
||
ALARM |
--- |
چراغ خاموش به معنای بدون عیب است. برای نشان دادن کد خطا روشن است، لطفاً به راهنمای مراجعه کنید |
||
تنظیم فراوانی |
Hz |
فرکانس تنظیم فعلی را نشان می دهد، واحد هرتز است |
||
RUN FREQ / SPD |
Hz/RPM |
نمایش فرکانس و سرعت در حال اجرا کاربران نمایش یکی از آنها را انتخاب می کنند |
||
BUS VOL |
V |
ولتاژ باس فعلی را نشان می دهد، واحد V است. |
||
OUT CUR / POW |
A/Kw |
نمایش جریان خروجی و قدرت؛ کاربران نمایش یکی از آنها را انتخاب می کنند. |
||
AI1 |
V/MPa |
نمایشگر AI1 و AI2. وضعیت ورودی آنالوگ فعلی است، نمایش به عنوان انتخاب کاربر، واحد V یا MPa است.
|
||
AI2 |
V/Mpa |
|||
DI&DO |
--- |
نمایش وضعیت ترمینال، وضعیت ورودی DI1-DI7 و HDI توسط فیلد XX در سمت راست تعیین می شود. DI1~DI7 در سیستم اعشاری نمایش داده می شود. خروجی رله 1، خروجی رله 2 و خروجی وضعیت DO توسط فیلد X در سمت چپ نمایش داده می شود، با 4 بیت کنترل می شود و به نمایشگر هگزا دسیمال تبدیل می شود |
عملکرد دکمه ها
دکمه |
نام |
عملکرد |
|
برنامه نویسی/ کلید خروج |
به منوی سطح 1 وارد یا خارج شوید؛ بازگشت به منوی سطح 1 از منوی سطح 2؛ از منوی سطح 3 به منوی سطح 2 برگردید. |
|
کلید چند منظوره |
بر اساس انتخاب چند منظوره عمل کنید [2] |
|
کلید اجرای |
در حالت مرجع فرمان اجرای صفحه کلید، از کلید برای کنترل شروع اینورتر استفاده می شود. بعد از تنظیم پارامتر self-identification، کلید برای راه اندازی اینورتر برای شناسایی پارامتر استفاده می شود. |
|
کلید را وارد کنید |
بعد از تایید گروه عملکرد منوی سطح 1، وارد منوی سطح 2 شوید؛ بعد از تایید گروه عملکرد منوی سطح 2، وارد منوی سطح 3 شوید؛ بعد از تنظیم پارامترهای تابع تأیید منوی سطح 3، به منوی سطح 2 بازگردید؛ در وضعیت تأیید رمز عبور، وارد کردن رمز عبور تکمیل شده است. |
|
کلید شیفت راست |
انتخاب مرحله ویرایش گروه عملکرد [1] در منوی سطح 1/2؛ تنظیمات پارامترهای تابع، انتخاب مرحله را در منوی سطح 3 ویرایش می کنند؛ در وضعیت نمایش پارامتر توقف، وضعیت نمایش پارامتر در حال اجرا و وضعیت نمایش خطا، انتخاب پارامترهای نمایشگر؛ انتخاب بیت را در وضعیت تأیید رمز عبور ویرایش کنید. |
|
کلید توقف/بازنشانی |
در حالت مرجع فرمان اجرای صفحه کلید، از کلید برای کنترل توقف اینورتر استفاده می شود؛ در سایر حالت های مرجع فرمان اجرا، از کلید برای حفاظت از توقف اینورتر استفاده می شود [3]؛ در حالت خطا یا توقف، کلید به عنوان کلید تنظیم مجدد برای پاک کردن اطلاعات هشدار خطا استفاده می شود. |
|
کلید بالا |
گروه عملکرد را در منوی سطح 1/2 به تدریج افزایش دهید؛ تنظیمات پارامترهای عملکرد را در منوی سطح 3 به تدریج افزایش دهید؛ فرکانس تنظیم شده را به تدریج افزایش دهید. |
|
کلید DOWN |
گروه عملکرد را در منوی سطح 1/2 به تدریج کاهش دهید؛ تنظیمات پارامترهای عملکرد را در منوی سطح 3 به تدریج کاهش دهید؛ فرکانس تنظیم شده را به تدریج کاهش دهید. |
|
پتانسیومتر |
فرکانس را تنظیم کنید؛ گشتاور را تنظیم کنید. |
توجه: 1. مرحله ویرایش را به صورت یک، ده یا صد از طریق کلید شیفت سمت راست انتخاب کنید.
2. برای انتخاب چند منظوره به کد عملکرد (F05.04) مراجعه کنید.
3. پس از ارسال دستور توقف، باید دستور clear را در مرجع دستور اجرا فعلی اجرا کنید

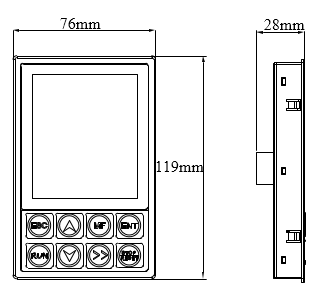

نمودار ساختار صفحه کلید (واحد: میلی متر)
دستورالعمل های پایانه های مدار اصلی اینورتر:
ترمینال |
شرح |
RãSãT |
ترمینال های ورودی AC 3 فاز |
(+)ã(-) |
پایانه های ورودی 2 فاز DC |
(+)ãPB |
پایانه های یدکی مقاومت ترمز خارجی |
P1ã(+) |
پایانه های یدکی راکتور DC خارجی |
(-) |
ترمینال باس DC منفی |
UãVãW |
ترمینال های خروجی AC 3 فاز |
|
ترمینال زمین |
ترمینال برد کنترل
جدول عملکرد ترمینال کنترل
دسته |
نام ترمینال |
عملکرد ترمینال |
مشخصات فنی |
ورودی سوئیچ |
+24V |
منبع تغذیه + 24 ولت |
24V±10٪، جداسازی داخلی از GND. حداکثر بار 200mA |
|
PW |
ترمینال ورودی برق خارجی (منبع تغذیه ترمینال ورودی دیجیتال) |
به طور پیش فرض اتصال کوتاه با +24V |
|
DI1ï½DI7 |
سوئیچ پایانه های ورودی 1ï½7 |
مشخصات ورودی: 24 ولت، 5 میلی آمپر |
|
HDI |
ورودی پالس با سرعت بالا یا ورودی سوئیچ |
محدوده فرکانس ورودی پالس: 0ï½50kHz ولتاژ سطح بالا: 24V |
|
COM |
منبع تغذیه + 24 ولت یا زمین برق خارجی |
جداسازی داخلی از GND |
خروجی سوئیچ |
DO |
خروجی کلکتور باز، ترمینال مشترک CME |
محدوده ولتاژ خارجی: 0ï½24V |
|
HDO |
خروجی پالس با سرعت بالا یا خروجی کلکتور باز، ترمینال مشترک COM |
محدوده فرکانس خروجی پالس: 0ï½50kHz |
|
COM |
ترمینال مشترک HDO |
جداسازی داخلی از GND |
ورودی آنالوگ |
+10V/5V |
منبع تغذیه محلی +10 ولت یا خروجی برق 5 ولت |
ولتاژ خروجی: 10 ولت یا 5 ولت موجود از طریق X13، اختیاری محدوده جریان خروجی: 0ï½50mA (اگر پتانسیومتر بین +10V /5V و GND متصل باشد، مقاومت نباید کمتر از 2kΩ باشد.) |
|
AI1/AI2 |
ترمینال ورودی آنالوگ 1 |
ولتاژ و جریان ورودی اختیاری است محدوده ولتاژ ورودی: 0ï½10V محدوده جریان ورودی: 0/4ï½20mA |
|
GND |
زمین آنالوگ |
جداسازی داخلی از COM |
خروجی آنالوگ |
AO1/AO2 |
ترمینال خروجی آنالوگ |
ولتاژ و جریان خروجی اختیاری هستند محدوده ولتاژ خروجی: 0ï½10V محدوده جریان خروجی: 0/4ï½20mA |
|
GND |
زمین آنالوگ |
جداسازی داخلی از COM |
خروجی رله |
T1A/TIB/TIC |
خروجی رله |
T1A-T1B: معمولاً بسته است T1A-T1C: معمولاً باز است ظرفیت تماس: 250VAC/3A, 30VDC/1A |
|
T2A/T2B/T2C |
خروجی رله |
T2A-T2B: معمولاً بسته است T2C: معمولاً باز است ظرفیت تماس: 250VAC/3A, 30VDC/1A |
رابط ارتباطی |
485+/485- |
رابط ارتباطی RS485 |
رابط ارتباطی RS485 |
طرح کلی محصول و اندازه نصب، وزن
a) XI models
مناسب برای CT112S-4T-4.0G-B ~ CT112S-4T-7.5G-B
ب) مدلهای X2
مناسب برای CT112S-4T-11G-B ~ CT112S-4T-15G-B
ج) مدلهای X3
مناسب برای CT112S-4T-18.5G-B ~ CT112S-4T-22G
د) مدلهای X4
مناسب برای CT112S-4T-30G ~ CT112S-4T-37G

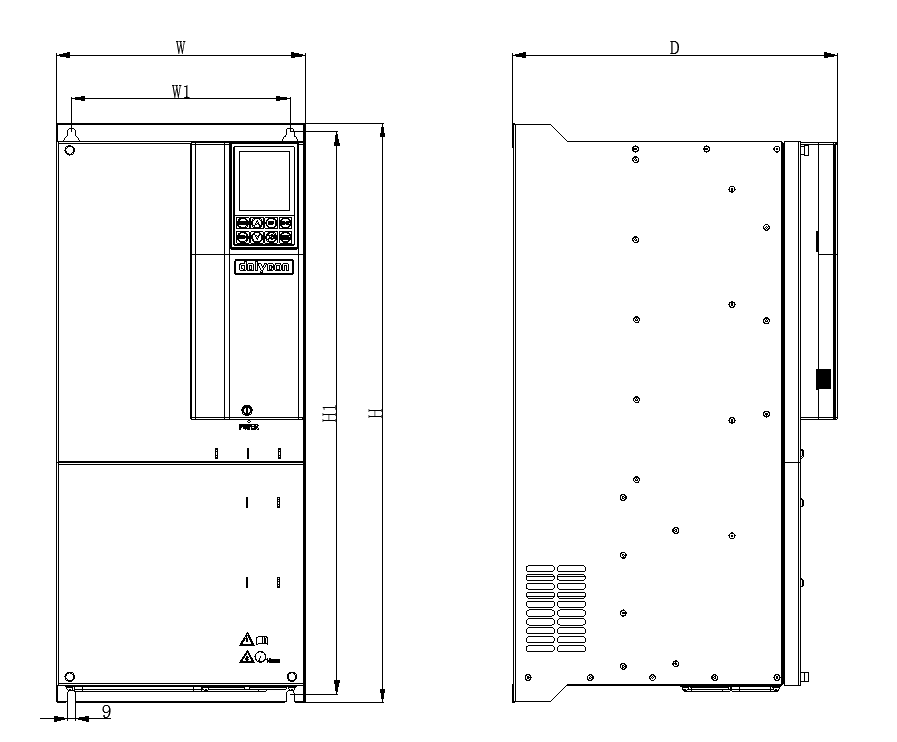

ه) مدلهای X5
مناسب برای CT112S-4T-45G ~ CT112S-4T-110G
f) مدل های X6
مناسب برای CT112S-4T-132G ~ CT112S-4T-160G

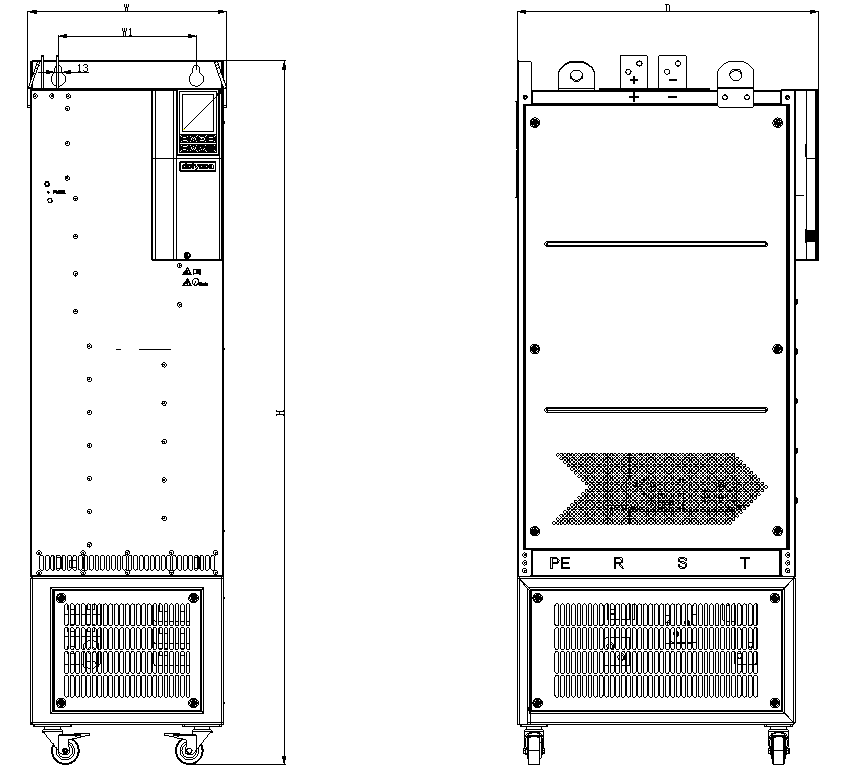

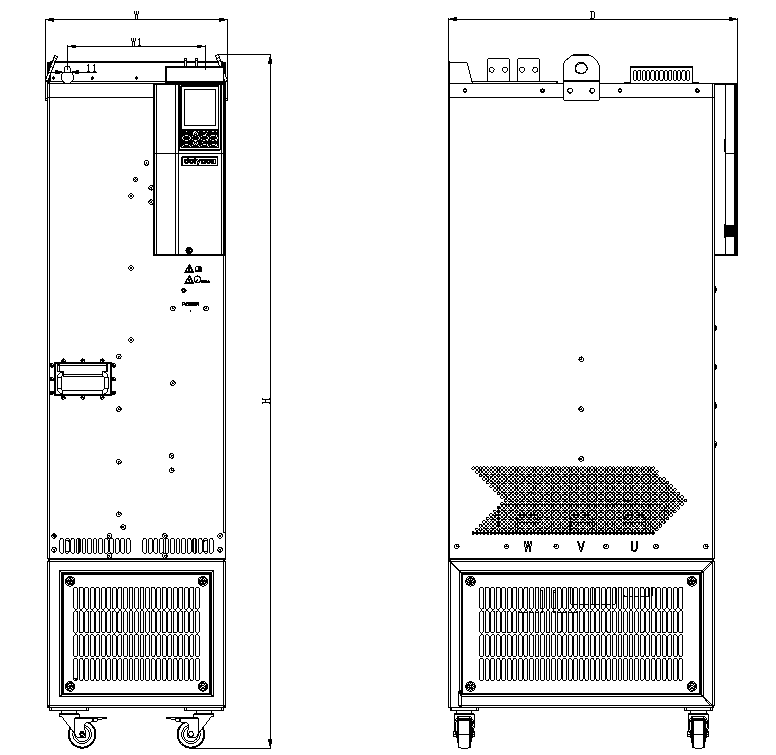

g) مدلهای X7
مناسب برای CT112S-4T-185G ~ CT112S-4T-280G
g) مدلهای X8
مناسب برای CT112S-4T-315G ~ CT112S-4T-400G

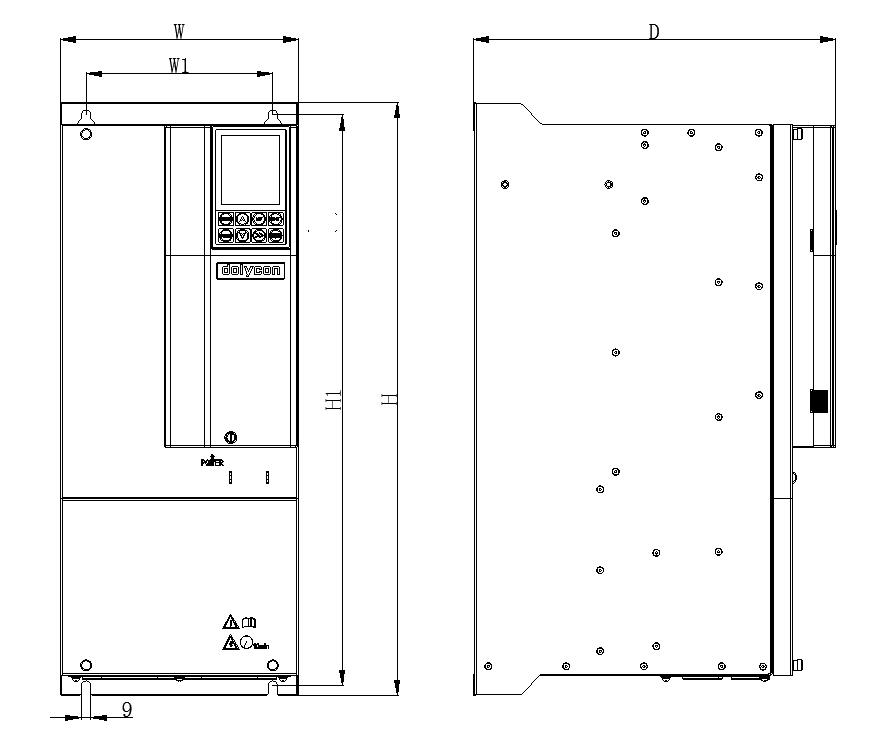

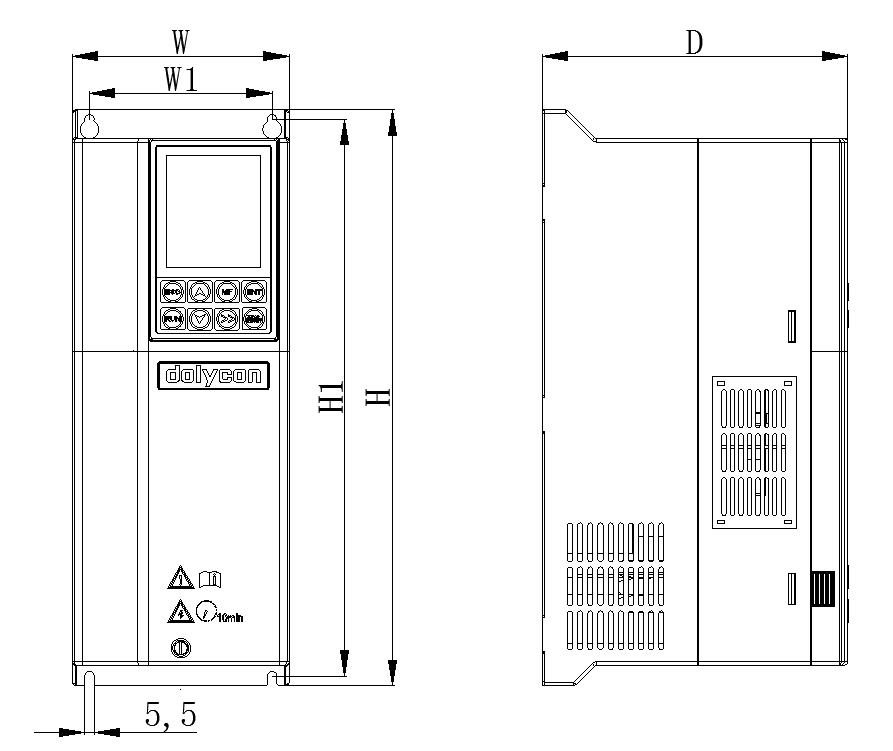

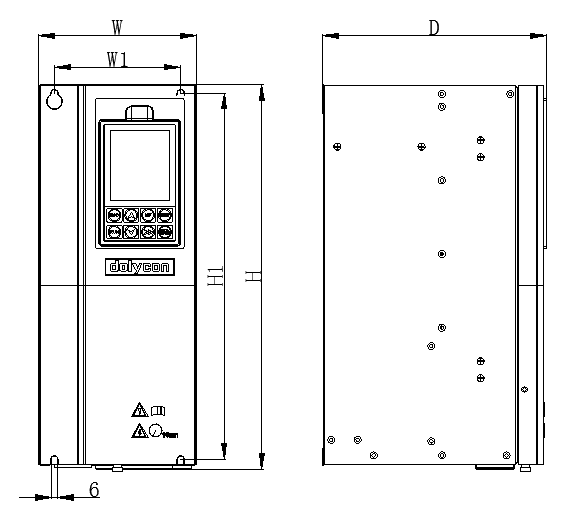

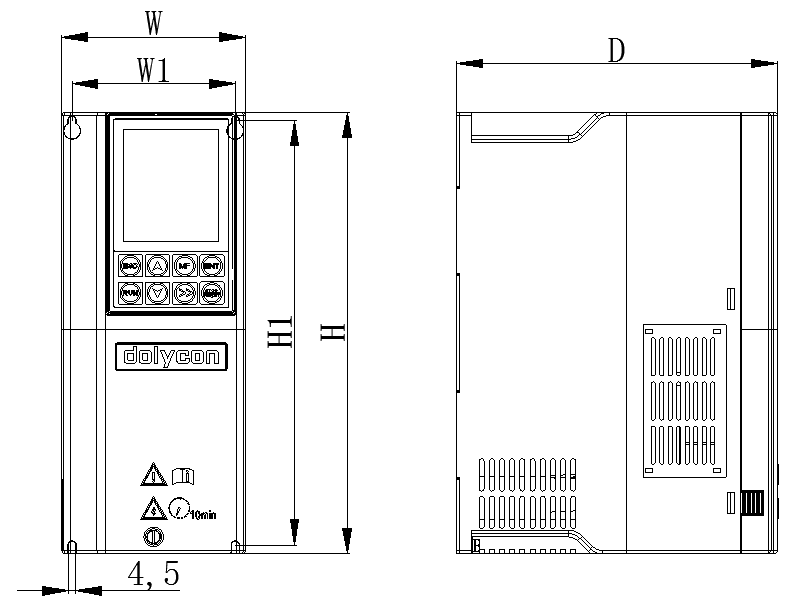

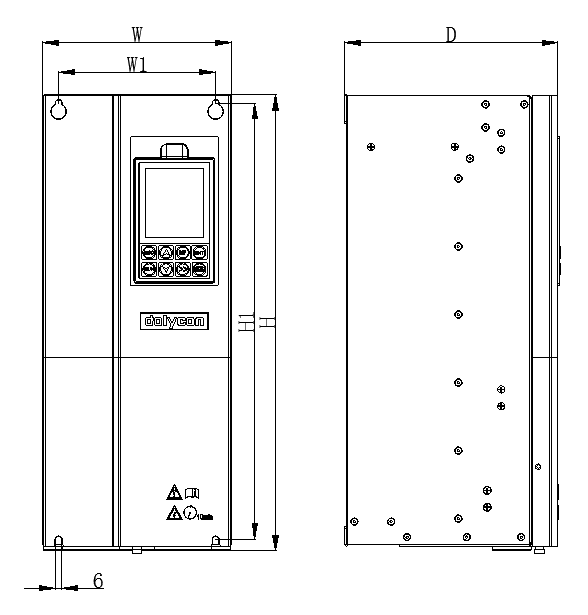

ساختار CT112S، ابعاد و وزن نصب
حالت اینورتر |
ظاهر و ابعاد (mm) |
نصب سوراخ(mm) |
وزن (KG) |
کابینت |
|||||
W |
H |
D |
W1 |
W2 |
H1 |
||||
CT112S-2S-0.7G-B |
126 |
186 |
155 |
115 |
--- |
175 |
5.0 |
2.0 |
X0 |
CT112S-2S-1.5G-B |
|||||||||
CT112S-2S-2.2G-B |
|||||||||
CT112S-4T-0.7G-B |
|||||||||
CT112S-47-1.5G-B | |||||||||
CT112S-4T-2.2G-B |
|||||||||
CT112S-4T-4.0G-B |
108 |
260 |
188.5 |
96 |
--- |
250 |
4.5 |
3.5 |
X1 |
CT112S-4T-5.5G-B |
|||||||||
CT112S-4T-7.5G-B |
|||||||||
CT112S-4T-11G-B |
128 |
340 |
180.5 |
108 |
--- --- |
329 |
5.5 |
4.2 |
X2 |
CT112S-4T-15G-B |
|||||||||
CT112S-4T-18.5G-B |
150 |
365.5 |
212.5 |
120 |
--- |
348 |
6 |
8 |
X3 |
CT112S-4T-22G-B |
|||||||||
CT112S-4T-30G-B |
180 |
436 |
203.5 |
150 |
--- |
417 |
6 |
11.5 |
X4 |
CT112S-4T-37G-B |
|||||||||
CT112S-4T-45G |
230 |
572.5 |
350 |
180 |
--- |
550.5 |
9 |
35 |
X5 |
CT112S-4T-55G |
|||||||||
CT112S-4T-75G |
|||||||||
CT112S-4T-90G |
|||||||||
CT112S-4T-110G |
|||||||||
CT112S-4T-132G |
280 |
652.5 |
366 |
246 |
--- |
632.5 |
9 |
45 |
X6 |
CT112S-4T-160G |
|||||||||
CT112S-4T-185G |
330 |
1252.5 |
522.5 |
250 |
--- |
--- |
11 |
120 |
X7 |
CT112S-4T-200G |
|||||||||
CT112S-4T-220G |
|||||||||
CT112S-4T-250G |
|||||||||
CT112S-4T-280G |
|||||||||
CT112S-4T-315G |
360 |
1275 |
546.5 |
250 |
--- |
--- |
13 |
130 |
X8 |
CT112S-4T-355G |
|||||||||
CT112S-4T-400G |
